NKP-TEL-DX多媒體防雷箱根據現代家居多媒體集線箱的防雷要求設計，可使室內的通訊裝置和多媒體設備免受雷電感應的損害。防雷時各信號端口的防雷單元能在最短的時間內，將被保護線路接入等電位系統中，并迅速對大地釋放雷電感應產生的瞬間強電流。該多媒體防雷箱采用最新優質防雷元器件及標準信號接口精工制造，防雷箱內將每一種信號接口設計成獨立的防雷單元，可根據需要選配組合。使用防雷箱時必須將內部的接地端子排與附近的大地端可靠連接，確保雷電能量有暢通釋放的路徑。

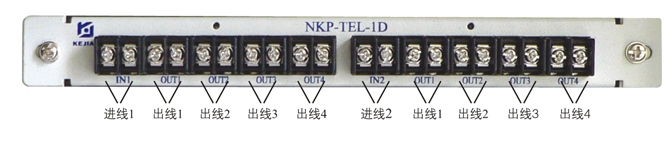

1. 電話防雷單元 可接2路電話進線，每路各分為4路防雷后輸出。見下圖：

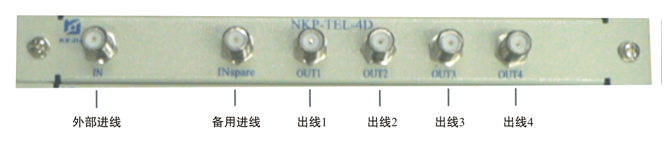

2. 電視防雷單元 可接一路有線電視信號輸入，經防雷后由視頻分配器轉為四路電視信號輸出，“備用進線”在“外部進線”端防雷失效后臨時使用。見下圖：

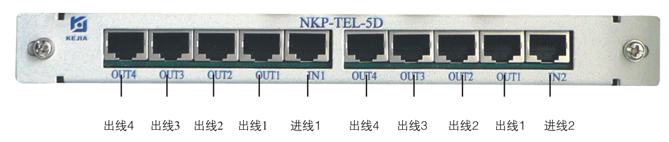

3. 網絡防雷單元 共有5路獨立的網絡進線口，防雷后的5路出線接至各個居室。網線直接輸入的，可選擇某一路進線將網絡信號通入電腦主機房的設備，然后進行信號分配；由電話線上網的，也可接路由器后將各路輸出接“網絡防雷單元”的各進線，出線接各居室。見下圖：

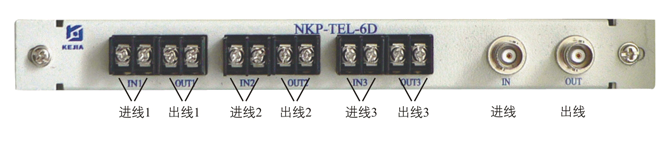

4. 門禁防雷單元 可接3路門鈴、門禁等控制信號，以及1路對講視頻圖像信號，經防雷后輸出至室內的安防設備。見下圖：

·         防雷箱體結構尺寸：
1.預埋嵌入式結構 ,噴塑鐵制箱體
2.嵌入尺寸：300mm(長)×195mm(高)×100mm(深)
3.面框尺寸：330mm(長)×240mm(高)
4.防雷單元面框尺寸:230mm(長)×22.5mm(高)

·         注意事項

·         該多媒體防雷箱應安裝在室內，可替代原多媒體集線箱的所有功能，應在房屋施工、裝修前先確定安裝位置，使布線、安裝更加合理和美觀。此外，防雷箱內的接地排必須與建筑物的入地引線裝置可靠連接，確保防雷有效.
