KDY-100是具有較大放電容量的浪涌保護器，適用于電源防雷系統的前級保護。作為一級防雷保護器，可與后級的二、三級防雷器構成完整的防雷系統。

選型：

三相五線選用  KDY-100/440/4P

三相四線選用  KDY-100/440/3P

單相三線選用  KDY-100/440/2P

單相兩線選用  KDY-100/440/2P

KDY-100是具有較大放電容量的浪涌保護器，適用于電源防雷系統的前級保護。作為一級防雷保護器，可與后級的二、三級防雷器構成完整的防雷系統。

選型：

三相五線選用  KDY-100/440/4P

三相四線選用  KDY-100/440/3P

單相三線選用  KDY-100/440/2P

單相兩線選用  KDY-100/440/2P

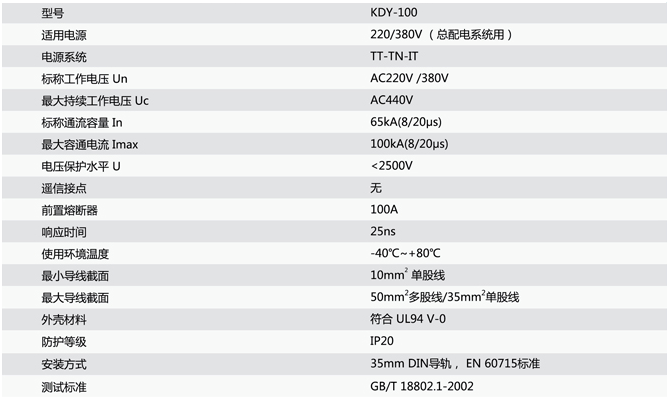

技術參數：

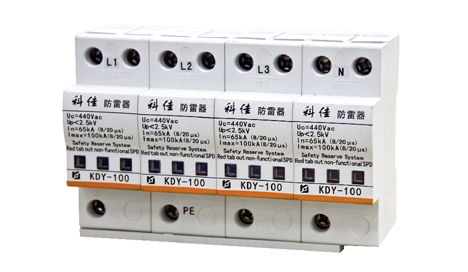

外形圖：

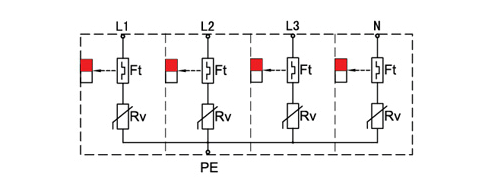

原理圖：

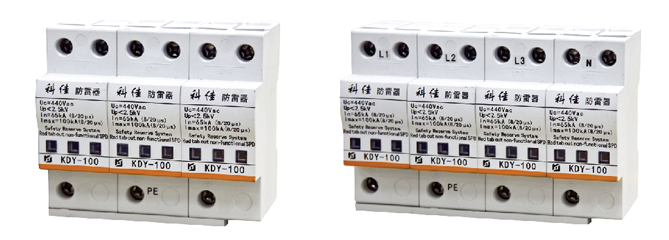

組合應用：

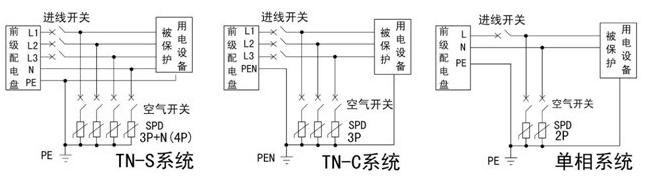

接線圖：

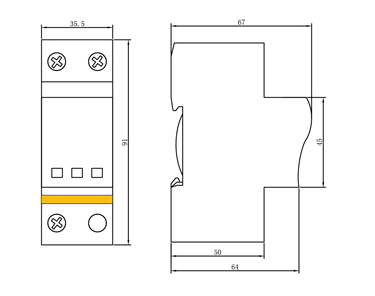

尺寸圖：

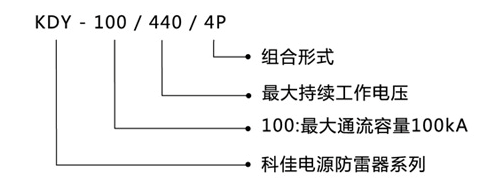

命名規則：

注意事項：

·         安裝電源防雷器時必須將PE端可靠接地，防雷器的兩極各有兩個接線孔，內部已接通，安裝時只需在其中的一個孔上接線。防雷器工作正常時透明窗內無色，當窗內轉為紅色時，表示電源防雷器已失效，需及時更換新的產品。
