KDY-20系列電源防雷器的通流容量較小，是三級電源防雷保護器件，一般用于后級配電終端的防雷。根據防雷原理，雷電能量經一次釋放后，在電源線上仍有較高的殘壓，應通過防雷系統前、后級防雷器的配合，使雷電能量逐級釋放，才能有效地保護終端的用電設備。

選型圖：

三相五線選用  KDY-20/320/4P

三相四線選用  KDY-20/320/3P或KDY-20/320/3P+1

單相三線選用  KDY-20/320/2P

單相兩線選用  KDY-20/320/2P或KDY-20/320/1P+1

KDY-20系列電源防雷器的通流容量較小，是三級電源防雷保護器件，一般用于后級配電終端的防雷。根據防雷原理，雷電能量經一次釋放后，在電源線上仍有較高的殘壓，應通過防雷系統前、后級防雷器的配合，使雷電能量逐級釋放，才能有效地保護終端的用電設備。

選型圖：

三相五線選用  KDY-20/320/4P

三相四線選用  KDY-20/320/3P或KDY-20/320/3P+1

單相三線選用  KDY-20/320/2P

單相兩線選用  KDY-20/320/2P或KDY-20/320/1P+1

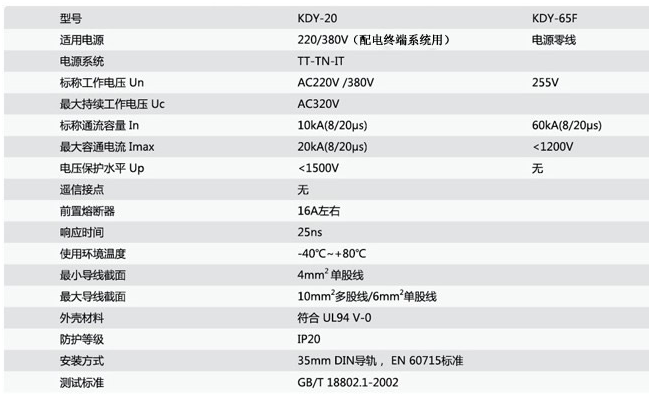

技術參數：

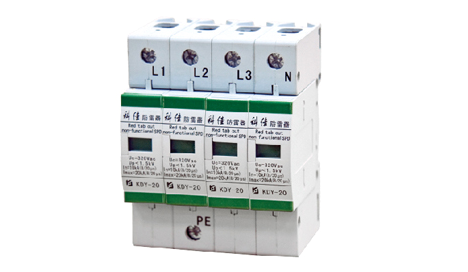

外形圖：

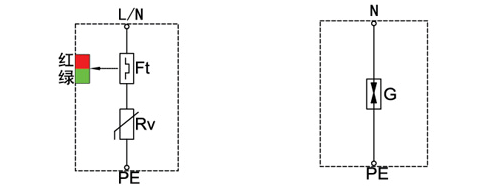

原理圖：

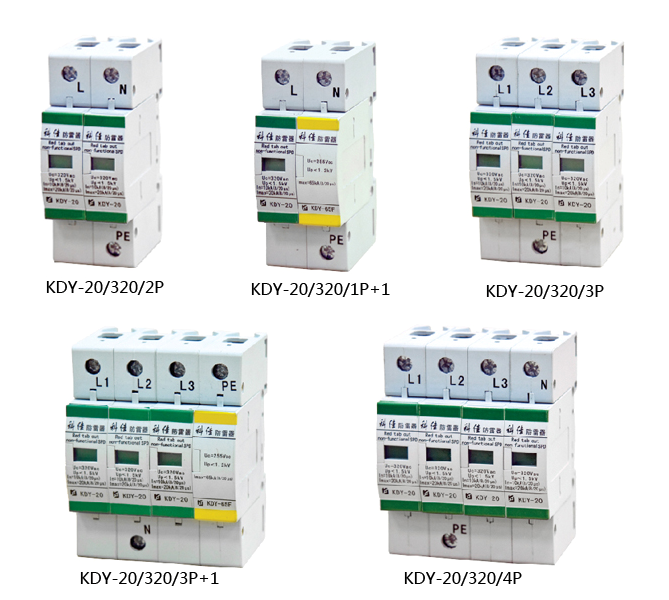

組合應用：

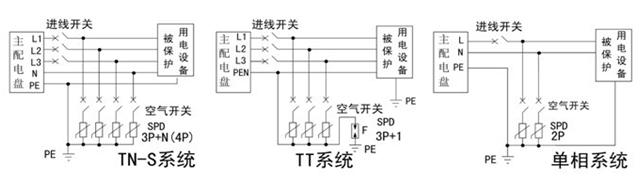

接線圖：

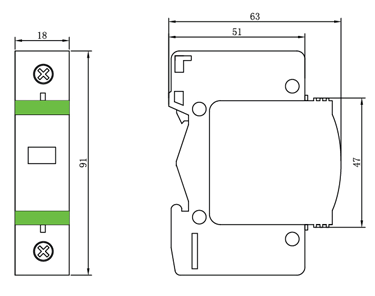

尺寸圖：

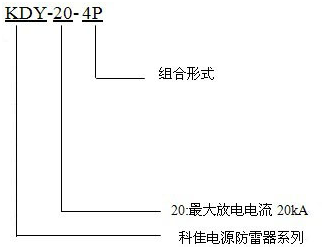

命名規則：

注意事項：

·         安裝電源防雷器時必須將PE端可靠接地，防雷器工作正常時透明窗內為綠色，當窗內轉為紅色時，表示電源防雷器已失效，需及時更換新的產品。
