XD系列PLC適配開關量輸入輸出右擴展模塊，包含8~32點規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V或AC220V
輸入類型：NPN或PNP型
輸出類型：晶體管（T）或繼電器（R）
XD系列PLC適配開關量輸入輸出右擴展模塊，包含8~32點規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V或AC220V
輸入類型：NPN或PNP型
輸出類型：晶體管（T）或繼電器（R）
命名規則
1： | 系列名稱 | XD |
2： | 指代擴展模塊 | E |
3： | 輸入點數 | 8、16、32 |
4： | 輸入專用 | NPN輸入時：X |
PNP輸入時：PX | ||
5： | 輸出點數 | 8、16、32 |
6： | 輸出形式 | YR：繼電器輸出 |
YT：晶體管輸出 | ||
7： | 電源規格 | 空：DC24V |
C：DC24V | ||
E：AC220V |
型號一覽表
型號 | 輸入輸出 總點數 | 輸入點數 （DC24V） | 輸出點數 （R，T） | |||
類型 | 輸入 | 輸出 | ||||
繼電器輸出 | 晶體管輸出 | |||||
NPN型 | XD-E8X | - | - | 8點 | 8點 | - |
- | XD-E8YR | XD-E8YT | 8點 | - | 8點 | |
- | XD-E8X8YR | XD-E8X8YT | 16點 | 8點 | 8點 | |
XD-E16X | - | - | 16點 | 16點 | - | |
XD-E16YR | XD-E16YT | 16點 | - | 16點 | ||
- | XD-E16X16YR-E | XD-E16X16YT-E | 32點 | 16點 | 16點 | |
- | XD-E16X16YR-C | XD-E16X16YT-C | 32點 | 16點 | 16點 | |
XD-E32X-E | - | - | 32點 | 32點 | - | |
XD-E32X-C | - | - | 32點 | 32點 | - | |
- | XD-E32YR-E | XD-E32YT-E | 32點 | - | 32點 | |
- | XD-E32YR-C | XD-E32YT-C | 32點 | - | 32點 | |
PNP型 | XD-E8PX | - | - | 8點 | 8點 | - |
- | XD-E8PX8YR | XD-E8PX8YT | 16點 | 8點 | 8點 | |
XD-E16PX | - | - | 16點 | 16點 | - | |
- | XD-E16PX16YR-E | XD-E16PX16YT-E | 32點 | 16點 | 16點 | |
- | XD-E16PX16YR-C | XD-E16PX16YT-C | 32點 | 16點 | 16點 | |
XD-E32PX-E | - | - | 32點 | 32點 | - | |
XD-E32PX-C | - | - | 32點 | 32點 | - | |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
功能說明
型 號 | 功 能 說 明 | |
NPN輸入型 | PNP輸入型 | |
XD-E8X | XD-E8PX | 8通道開關量輸入 |
XD-E8YR | - | 8通道繼電器輸出 |
XD-E8YT | - | 8通道晶體管輸出 |
XD-E8X8YR | XD-E8PX8YR | 8通道開關量輸入，8通道繼電器輸出 |
XD-E8X8YT | XD-E8PX8YT | 8通道開關量輸入，8通道晶體管輸出 |
XD-E16X | XD-E16PX | 16通道開關量輸入 |
XD-E16YR | - | 16通道繼電器輸出 |
XD-E16YT | - | 16通道晶體管輸出 |
XD-E16X16YR-E | XD-E16PX16YR-E | 16通道開關量輸入，16通道繼電器輸出，AC220V |
XD-E16X16YR-C | XD-E16PX16YR-C | 16通道開關量輸入，16通道繼電器輸出，DC24V |
XD-E16X16YT-E | XD-E16PX16YT-E | 16通道開關量輸入，16通道晶體管輸出，AC220V |
XD-E16X16YT-C | XD-E16PX16YT-C | 16通道開關量輸入，16通道晶體管輸出，DC24V |
XD-E32YR-E | - | 32通道繼電器輸出，AC220V |
XD-E32YR-C | - | 32通道繼電器輸出，DC24V |
XD-E32YT-E | - | 32通道晶體管輸出，AC220V |
XD-E32YT-C | - | 32通道晶體管輸出，DC24V |
XD-E32X-E | XD-E32PX-E | 32通道開關量輸入，AC220V |
XD-E32X-C | XD-E32PX-C | 32通道開關量輸入，DC24V |
外觀尺寸圖（單位：mm）

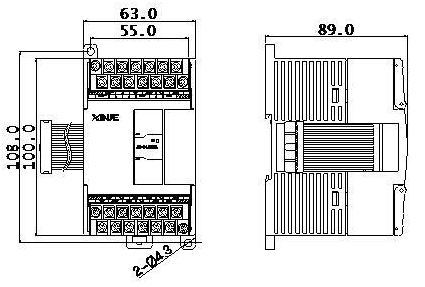

I/O點數為8~16點的外觀尺寸圖如下：

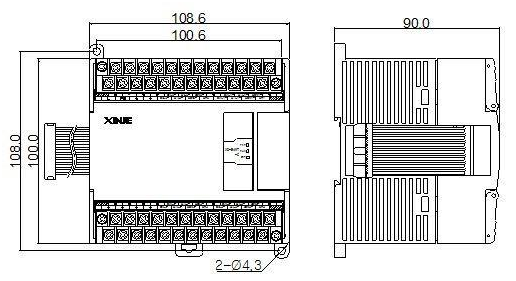

I/O點數為32點的外觀尺寸圖如下：
 |
XD系列I/O擴展模塊說明書 |
 |
