XL系列PLC適配模擬量輸入輸出左擴展模塊，包含2點模擬量輸入、2點PT100輸入規格。 XL系列PLC一般可擴展1個ED模塊。 電源規格：DC24V 2路12位高精度模擬量輸入：電壓、電流可選 2通道PT100溫度輸入：測溫范圍-100~500℃，精度0.1℃
XL系列PLC適配模擬量輸入輸出左擴展模塊，包含2點模擬量輸入、2點PT100輸入規格。
XL系列PLC一般可擴展1個ED模塊。
電源規格：DC24V
2路12位高精度模擬量輸入：電壓、電流可選
2通道PT100溫度輸入：測溫范圍-100~500℃，精度0.1℃
命名規則
1： | 系列名稱 | XL |
2： | 模擬量輸入點數 | 2 |
3： | 指代模擬量輸入 | AD |
4： | 溫度輸入點數 | 2 |
5： | 指代溫度輸入 | PT |
6： | 模擬量輸入類型 | A：輸入全部為電流型 |
V：輸入全部為電壓型 | ||
5： | 指代ED模塊 | ED |
型號一覽表
型 號 | 功 能 |
XL-2AD2PT-A-ED | 2通道12bit模擬量電流輸入（0~20mA、4~20mA）、2通道PT100輸入； |
XL-2AD2PT-V-ED | 2通道12bit模擬量電壓輸入（0~5V、0~10V）、2通道PT100輸入； |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 模擬量輸入 | 溫度輸入（PT） | ||
電流 | 電壓 | |||
2AD2PT-A-ED | 2AD2PT-V-ED | 2AD2PT-A-ED | 2AD2PT-V-ED | |
模擬量輸入范圍 | 0~20mA,4~20mA | 0~5V、0~10V | — | |
測溫范圍 | — | - | -100~500℃ | |
最大輸入范圍 | 0~40mA | DC±15V | — | |
數字輸出范圍 | 12位二進制數（0~4095） | -1000~5000 | ||
分辨率 | 1/4095（12Bit） | 0.1℃ | ||
綜合精確度 | 1% | 滿量程的±0.8% | ||
轉換速度 | 10ms | |||
模擬量用電源 | DC24V±10%，150mA | |||

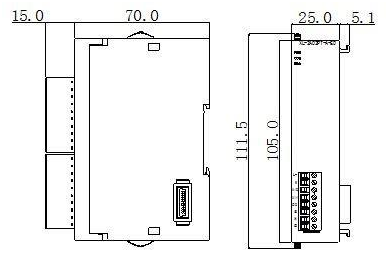

外觀尺寸圖（單位：mm）
 |
