通過船級社認證 1677萬色—畫質細膩無痕，顯示效果媲美液晶顯示器 下載、啟動、運行，三位一體的超高速響應 支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度 支持BMP、JPEG格式圖片顯示 豐富的立體3D圖庫，畫面更生動 靈活的部件選擇空間，自定義動畫軌跡設計 數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式 配方數據的存儲與雙向傳送，提高工作效率
產品特點 1、超薄時尚外觀設計 2、塑殼采用PC加ABC合金材料制作，更加堅固耐用 3、ARM9 CPU，400MHz主頻，128MB存儲容量 4、7英寸，1677萬色TFT液晶顯示，LED背光，分辨率800*480像素 5、2個COM口，獨立通訊，支持RS232/RS485/RS422通訊方式，支持X-Net總線中的OMMS方式，即一屏一機、一屏多機通訊 6、標配時鐘 7、提供2個USB接口，實現數據的快速傳輸和備份 8、支持多種以太網通訊（支持與MODBUS TCP協議設備、西門子S7-1200 PLC及三菱Melsec協議設備通過以太網通訊）
通過船級社認證 1677萬色—畫質細膩無痕，顯示效果媲美液晶顯示器 下載、啟動、運行，三位一體的超高速響應 支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度 支持BMP、JPEG格式圖片顯示 豐富的立體3D圖庫，畫面更生動 靈活的部件選擇空間，自定義動畫軌跡設計 數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式 配方數據的存儲與雙向傳送，提高工作效率
產品特點 1、超薄時尚外觀設計 2、塑殼采用PC加ABC合金材料制作，更加堅固耐用 3、ARM9 CPU，400MHz主頻，128MB存儲容量 4、7英寸，1677萬色TFT液晶顯示，LED背光，分辨率800*480像素 5、2個COM口，獨立通訊，支持RS232/RS485/RS422通訊方式，支持X-Net總線中的OMMS方式，即一屏一機、一屏多機通訊 6、標配時鐘 7、提供2個USB接口，實現數據的快速傳輸和備份 8、支持多種以太網通訊（支持與MODBUS TCP協議設備、西門子S7-1200 PLC及三菱Melsec協議設備通過以太網通訊）
型號說明
-MT：USB-B接口
-UT：USB-B接口、USB-A接口
-ET：USB-B接口、USB-A接口、以太網接口
型號 | CCSG-C65 | CCSG-A62 | CCSG-765 |
CCSG-C65ET | CCSG-A62MT CCSG-A62UT | CCSG-765MT CCSG-765UT CCSG-765ET | |
產品特性 | |||
尺寸 | 15.6 | 10.1 | 7 |
分辨率 | 1366*768 | 1024*600 | 800*480 |
液晶屏 | TFT液晶顯示，LED背光 | ||
顯示顏色 | 1677萬色 | ||
亮度（cd/m2） | 250 | 200 | |
觸摸面板 | 四線電阻式觸摸屏 | ||
液晶壽命 | 50000小時以上，環境溫度25℃，24小時運行 | ||
存儲器 | 128MB | ||
外部接口 | |||
PLC口 | RS232/RS422/RS485 | ||
Download口 | RS232/RS485 | ||
USB接口1 | USB-B（符合USB2.0規范），USB下載口 | ||
USB接口2 | USB-A（符合USB2.0規范），U盤口，UT/ET型號支持 | ||
以太網口 | -ET型號支持 | ||
電氣特性 | |||
輸入電壓 | DC24V（電壓范圍：DC22V~DC26V） | ||
消耗電流 | 730mA | 270mA | 200mA |
允許失電 | 10ms以下（實際失電小于1s） | ||
抗電壓沖擊 | AC1000V，10mA，小于1分鐘（信號與地間） | ||
絕緣電阻 | DC500V，10MΩ以上（信號與地間） | ||
環境 | |||
運行溫度 | 0℃~50℃ | ||
存儲溫度 | -20℃~60℃ | ||
運行濕度 | 10%RH~90%RH（無凝露） | ||
抗干擾能力 | 干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘 | ||
空氣 | 無腐蝕性氣體 | ||
冷卻方式 | 自然風冷 | ||
防護等級 | 前面板符合IP65 | ||
尺寸 | |||
外部尺寸 | 410*270*65 | 278*192.3*44 | 207*148*38.5 |
面板開孔尺寸 | 399.0*259.0 | 260.2*179.7 | 192.0*138.5 |
注意：以上所有型號標配時鐘。
產品外形及尺寸（單位：mm）

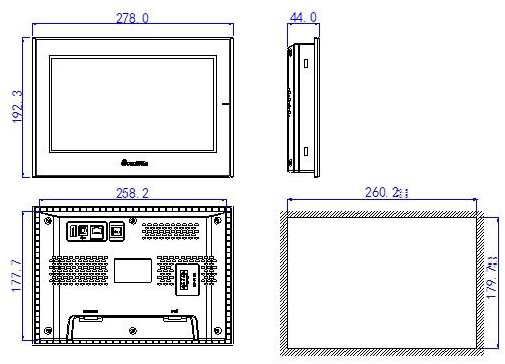

CCSG-A62系列：

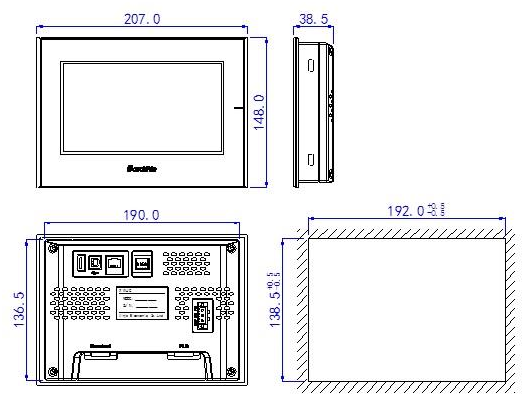

CCSG-765系列：

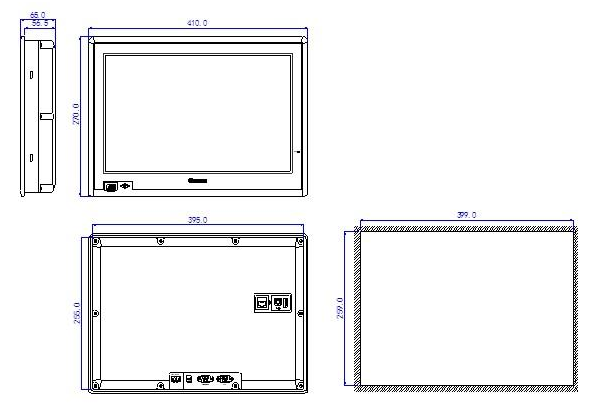

CCSG-C65系列：
 |
CCSG-MTUTET通用型觸摸屏說明書 |
 |
