集PLC和HMI功能于一體（TG觸摸屏&XD系列PLC）
開關量輸入：16點或10點，光耦隔離。
開關量輸出：14點或10點，晶體管輸出/繼電器輸出/晶體管繼電器混合輸出。
模擬量擴展：Z-3AD3PT-BD、Z-4AD2DA-A-BD、Z-2WT-BD。
HMI畫面編輯簡單直觀，功能豐富，顯示區域支持觸摸。
分辨率：800*480像素（7英寸）或480*272像素（4.3英寸）；
LCD顯示：1677萬真彩色；LCD壽命可達5萬小時。
支持高速計數、高速脈沖、外部中斷。
前面板防水等級符合IP65。
結構緊湊，大幅度節省電控柜空間
集PLC和HMI功能于一體（TG觸摸屏&XD系列PLC）
開關量輸入：16點或10點，光耦隔離。
開關量輸出：14點或10點，晶體管輸出/繼電器輸出/晶體管繼電器混合輸出。
模擬量擴展：Z-3AD3PT-BD、Z-4AD2DA-A-BD、Z-2WT-BD。
HMI畫面編輯簡單直觀，功能豐富，顯示區域支持觸摸。
分辨率：800*480像素（7英寸）或480*272像素（4.3英寸）；
LCD顯示：1677萬真彩色；LCD壽命可達5萬小時。
支持高速計數、高速脈沖、外部中斷。
前面板防水等級符合IP65。
結構緊湊，大幅度節省電控柜空間
命名規則
1： | 系列名稱 | ZG：采用TG系列觸摸屏技術，1677萬色顯示屏 | |
2： | PLC類型 | 1：XD1系列PLC | |
3：XD3系列PLC | |||
M：XDM系列PLC | |||
3： | 輸入輸出點數 | 30：16入14出 | |
20：10入/10出 | |||
4： | 輸出類型 | NPN輸入時 | T：晶體管輸出，帶2路高速脈沖 |
RT：晶體管繼電器混合輸出，帶2路高速脈沖 | |||
R：繼電器輸出 | |||
T4：晶體管輸出，帶4路高速脈沖 | |||
PNP輸入時 | PT：晶體管輸出，帶2路高速脈沖 | ||
5： | 屏幕尺寸 | 7：7英寸觸摸屏 | |
4：4.3英寸觸摸屏 | |||
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | |||
DC電源 | |||||
輸入類型 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合 | ||
NPN型 | - | ZG1-20T-4 | - | 10點 | 10點 |
ZG3-20R-4 | ZG3-20T-4 | - | 10點 | 10點 | |
ZG3-30R-7 | ZG3-30T-7 | ZG3-30RT-7 | 16點 | 14點 | |
- | ZGM-30T4-7 | - | 16點 | 14點 | |
PNP型 | - | ZG3-30PT-7 | - | 16點 | 14點 |
電氣規格
項目 | 規格 | |||
ZG3-30R/T/RT-7 ZGM-30T4-7 | ZG3-20R/T-4 | ZG1-20T-4 | ||
電氣 特征 | 輸入電壓 | DC24V | ||
電壓允許范圍 | DC21.6V~26.4V | |||
允許瞬時停電 | 10ms DC24V | |||
沖擊電流 | 10A DC26.4V | |||
絕緣阻抗 | 約10MΩ，DC500V（信號與地間） | |||
環境 | 操作溫度 | 0～50℃ | ||
保存溫度 | –10～60℃ | |||
環境濕度 | 20~85%（無凝露） | |||
耐振動 | 10~25Hz（X，Y，Z方向各30分鐘2G） | |||
抗干擾 | 電壓噪聲：1000Vp-p | |||
周圍空氣 | 無腐蝕性氣體 | |||
保護結構 | 前面板符合IP65 | |||
結構 | 冷卻方式 | 自然風冷 | ||
外部尺寸 | 200.4*146.9*49.0 | 152.6*102.0*59.5 | 152.6*102.0*38.0 | |
面板開孔尺寸 | 192.0*138.5 | 144.0*94.0 | ||
接口 | 下載口 | RS-232（PLC）/USB（HMI） | ||
通訊口 | RS-232/ RS-485（PLC） | |||
HMI規格
項目 | 規格 | ||
ZG3-30R/T/RT-7、ZGM-30T4-7 | ZG1-20T-4、ZG3-20R/T-4 | ||
畫面屬性 | 類型 | 1677萬真彩色LCD | |
屏幕大小 | 7英寸 | 4.3英寸 | |
使用壽命 | 50000小時以上，環境溫度25℃，24小時運行 | ||
顯示區域 | 800*480 | 480*272 | |
對比度 | 可調 | ||
文字設定 | 中文：簡體/繁體、英文、日文等多種語言 | ||
字符尺寸 | 任意字體、任意大小 | ||
觸摸方式 | 4線電阻式觸摸 | ||
存儲器 | 畫面 | 128MB | |
PLC規格
項 目 | 規 格 | ||
程序執行方式 | 循環掃描方式 | ||
編程方式 | 指令、梯形圖并用 | ||
處理速度 | 0.05us | ||
停電保持 | 使用FlashROM及鋰電池（3V紐扣電池） | ||
用戶程序容量※1 | ZG1/ZG3：256KB ZGM：512KB | ||
I/O 點數 ※2 | 總點數 | 20點 | 30點 |
輸入點數 | 10點 X0~X11 | 16點 X0~X17 | |
輸出點數 | 10點 Y0~Y11 | 14點 Y0~Y15 | |
內部線圈（X）※3 | 1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | ||
內部線圈（Y）※4 | 1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | ||
內部線圈（M、HM） | 11008點/87000點 | ZG1/ZG3：M0~M7999【HM0~HM959】※5 ZGM：M0~M69999【HM0~HM11999】 | |
特殊用※6 ZG1/ZG3：SM0~SM2047 ZGM：SM0~SM4999 | |||
流程（S） | 1152點/9000點 | ZG1/ZG3：S0~S1023【HS0~HS127】 ZGM：S0~S7999【HS0~HS999】 | |
定時器（T） | 點數 | 672點/7000點 | ZG1/ZG3：T0~T575 【HT0~HT95】 ZGM：T0~T4999 【HT0~HT1999】 |
規格 | 100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 | ||
計數器（C） | 點數 | 672點/7000點 | ZG1/ZG3：C0~C575【HC0~HC95】 ZGM：C0~C4999【HC0~HC1999】 |
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | ||
數據寄存器（D） | 11048字/100000字 | ZG1/ZG3：D0~D7999【HD0~HD999】※5 ZGM：D0~D69999【HD0~HD24999】 | |
特殊用※6 ZG1/ZG3：SD0~SD2047 ZGM：SD0~SD4999 | |||
FlashROM寄存器（FD） | 7120字/14192字 | ZG1/ZG3：FD0~FD5119 ZGM：FD0~FD8191 | |
特殊用※6 ZG1/ZG3：SFD0~SFD1999 ZGM：SFD0~SFD5999 | |||
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | ||
口令保護 | 6位長度ASCII | ||
自診斷功能 | 上電自檢、監控定時器、語法檢查 | ||
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3※4：擴展設備預留內部地址，I/O地址分配為8進制。
※5：【】標志的寄存器區域，為默認的斷電保持區域,不可更改。
※6：特殊用（非掉電保持），指被系統占用的特殊用途的寄存器，不可另作他用。
產品外形及尺寸（單位：mm）

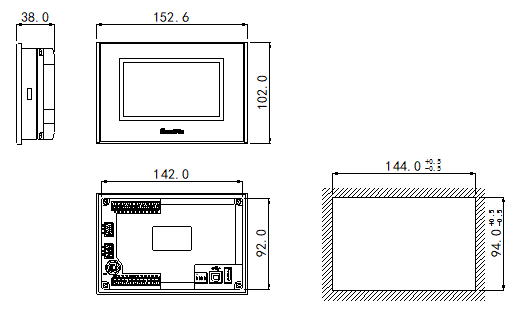

ZG1-20T-4：

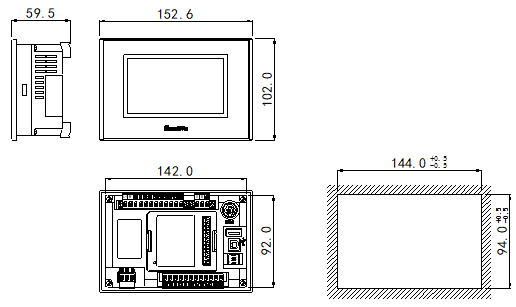

ZG3-20R/T-4：

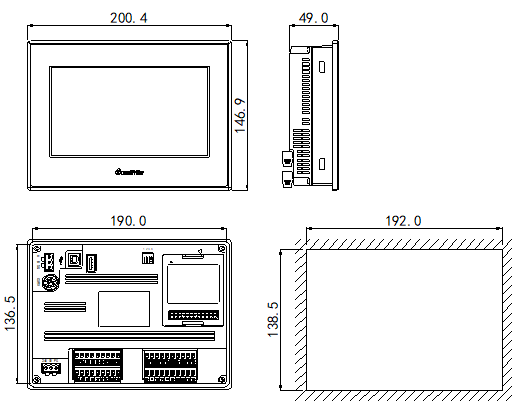

ZG3-30R/T/RT-7、ZGM-30T4-7：
 |
