超低電機運行噪聲
供電電壓可達40VDC
輸出電流有效值可達2.5A
細分動態可選，最高達64細分
可驅動任何2.5A以下4，6，8線兩相步進電機
光隔離信號輸入
電流設定方便，任意檔可選
具有過溫、過流保護、自動半流鎖定、輸出短路保護功能
型號說明
DP-304：脈沖控制信號接24V；
DP-304-L：脈沖控制信號接5V。
超低電機運行噪聲
供電電壓可達40VDC
輸出電流有效值可達2.5A
細分動態可選，最高達64細分
可驅動任何2.5A以下4，6，8線兩相步進電機
光隔離信號輸入
電流設定方便，任意檔可選
具有過溫、過流保護、自動半流鎖定、輸出短路保護功能
型號說明
DP-304：脈沖控制信號接24V；
DP-304-L：脈沖控制信號接5V。
項 目 | 最小值 | 典型值 | 最大值 |
輸入電源電壓（VDC） | 12 | 36 | 40 |
輸出電流有效值（A） | 0 | － | 2.5 |
邏輯輸入電流（mA） | 4 | 7 | 16 |
步進脈沖頻率（KHz） | 0 | － | 200 |
絕緣電阻（MΩ） | 500 | － | － |
環境溫度 | 0℃～50℃ | ||
最高工作溫度 | 60℃ | ||
濕度 | 40%～90％ RH（不能結露或有水珠） | ||
振動 | 5.9m/s2 Max | ||
保存溫度 | －20℃～65℃ | ||
電流設定
用單圈電位器可設定0～2.5A之間任意電流級別。
SW4~SW5設定電流衰減模式，見下表所示：
電流模式 | SW4 | SW5 |
20% | ON | ON |
40% | ON | OFF |
60% | OFF | ON |
80% | OFF | OFF |
細分設定
細分精度由SW1~SW3三位撥碼開關控制，詳細設置如下表所示：
步數/圈(1.8°/整步) | SW1 | SW2 | SW3 |
400 | ON | ON | ON |
1600 | ON | ON | OFF |
2000 | ON | OFF | ON |
3200 | ON | OFF | OFF |
4000 | OFF | ON | ON |
6400 | OFF | ON | OFF |
8000 | OFF | OFF | ON |
12800 | OFF | OFF | OFF |

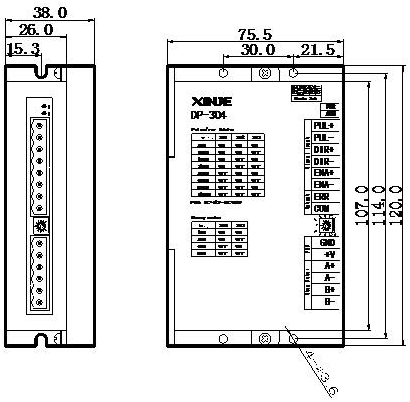

外形尺寸（單位：mm）
 |
