DS2/DS3系列伺服專用電機 適配DS2/DS3系列0.75KW伺服驅動器 編碼器線數2500ppr
DS2/DS3系列伺服專用電機
適配DS2/DS3系列0.75KW伺服驅動器
編碼器線數2500ppr

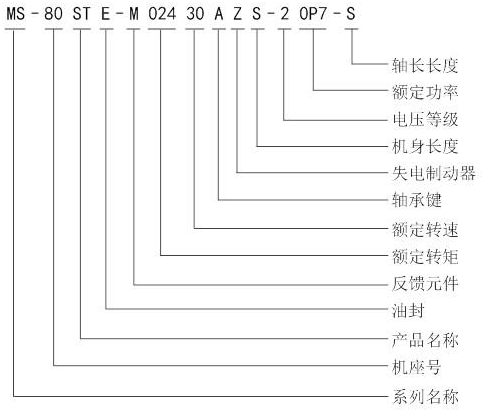

命名規則
系列名稱 | MS系列伺服電機 | |
機座號 | 40、60、80、90、110、130、180、220 | |
產品名稱 | ST | 正弦波驅動器電動機 |
油封 | 空 | 不帶油封（130ST及以上標 配油封，型號沒有E） |
E | 帶油封（僅60ST、80ST系列帶油封的型號命名有區分） | |
反饋元件 | M | 增量式編碼器（2500線光電編碼器） |
F | 省線增量式編碼器（2500線光電編碼器） | |
T | 17bit多摩川絕對值編碼器 | |
額定轉矩（N.m） | 003 | 0.32 |
006 | 0.637 | |
013 | 1.27 | |
024 | 2.39 | |
035 | 3.5 | |
040 | 4.0 | |
050 | 5.0 | |
060 | 6.0 | |
077 | 7.7 | |
100 | 10.0 | |
150 | 15.0 | |
190 | 19.0 | |
215 | 21.5 | |
270 | 27.0 | |
350 | 35.0 | |
480 | 48.0 | |
700 | 70.0 | |
960 | 96.0 | |
額定轉速 | 15 | 1500 |
20 | 2000 | |
25 | 2500 | |
30 | 3000 | |
軸承鍵 | A | 無鍵 |
B | 帶鍵 | |
失電制動器 | 空 | 無失電制動器 |
Z | 帶失電制動器 | |
機身長度 | 空 | 常規款 |
S | 短機身 | |
電壓等級 | 2 | 220V級 |
4 | 380V級 | |
功率（KW） | 0P1 | 0.1 |
0P2 | 0.2 | |
0P4 | 0.4 | |
0P7 | 0.75 | |
1P2 | 1.2 | |
1P5 | 1.5 | |
2P0 | 2.0 | |
2P3 | 2.3 | |
3P0 | 3.0 | |
4P3 | 4.3 | |
4P5 | 4.5 | |
5P5 | 5.5 | |
7P5 | 7.5 | |
11P0 | 11.0 | |
15P0 | 15.0 | |
電機軸長度 注：目前僅180ST有此區分 | 空 | 常規款 |
S | 短軸 | |
電壓等級 | 220V | ||||
電機型號MS-80ST- | M02430 | M03520 | |||
□□S-20P7 | □□-20P7 | □□-20P7 | |||
電機代碼 | F011 | 0011 | 1011 | 0012 | |
額定功率（KW） | 0.75 | ||||
額定電流（A） | 3.5 | 3.0 | 2.6 | 3.0 | |
額定轉速 | 3000 | 3000 | 3000 | 2000 | |
最高轉速 | 5000 | 4000 | 4000 | 2500 | |
額定轉矩（N·m） | 2.4 | 2.39 | 2.39 | 3.5 | |
峰值轉矩（N·m） | 7.2 | 7.1 | 7.1 | 10.5 | |
反電勢常數（V/krpm） | 36 | 48 | 56.6 | 71 | |
力矩系數（N·m/A） | 0.51 | 0.8 | 0.92 | 1.17 | |
轉子慣量（Kg·m2） | 1.08×10-4 | 1.82×10-4 | 1.05×10-4 | 2.63×10-4 | |
繞組（線間）電阻（Ω） | 2.9 | 2.88 | 2.7 | 3.65 | |
繞組（線間）電感（mH） | 10.4 | 6.4 | 6.25 | 8.8 | |
電氣時間常數（ms） | 3.6 | 2.22 | 2.3 | 2.41 | |
重量（Kg） | 2.6 | 2.9 | 2.87 | 3.7 | |
編碼器線數（PPR） | 2500 | ||||
極對數 | 4 | ||||
電機絕緣等級 | Class B（130℃） | ||||
防護等級 | IP65 | ||||
使用環境 | 環境溫度 | －20℃～＋50℃ | |||
環境濕度 | 相對濕度<90%（不結露條件） | ||||

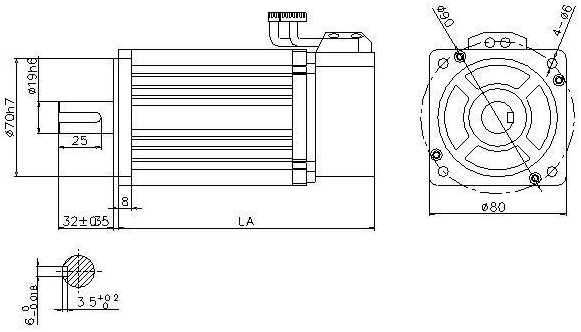

產品尺寸（單位：mm）
型號 | LA | |
常規 | 帶抱閘 | |
MS-80ST-M02430□□-20P7 | 150 | 199 |
MS-80ST-M03520□□-20P7 | 178 | 219 |
 |
